Buzení generátoru

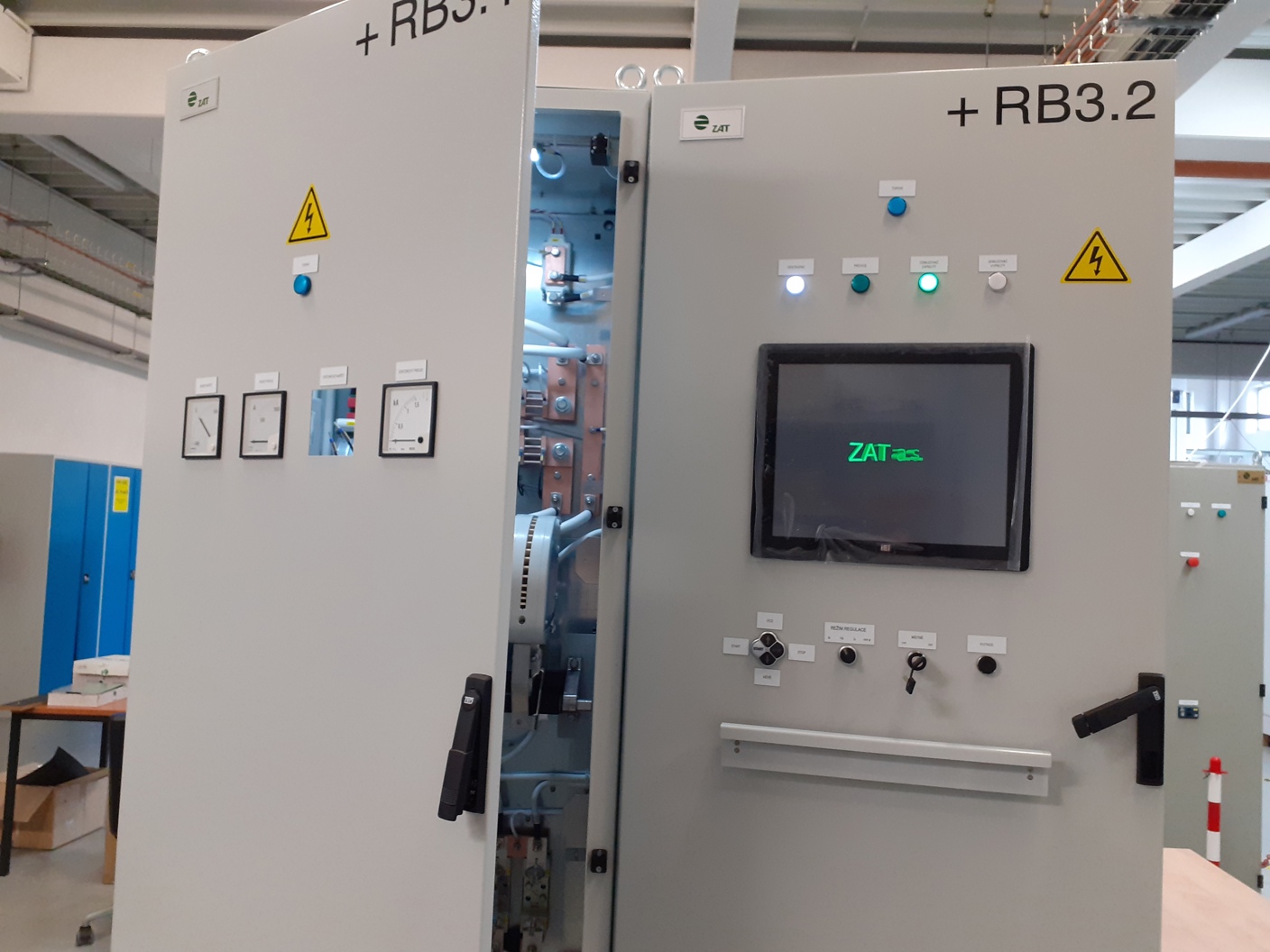

P Bystrica TG3 3

Buzení turbogenerátoru

Buzení turbogenerátoru je realizováno podle typu budicího systému jako řešení AVR Safety, AVR Power nebo AVR Compact. Regulátor AVR Z110 je proveden jako jednodeskový modul a obsahuje fázové řízení tyristorů, programovatelná pole, dva jednočipové mikropočítače architektury ARM a komunikační adaptéry USB, RS232 a Ethernet.

Ovládací panel regulátoru je zabudován do dveří rozvaděče společně s klávesnicí. Na panelu je několik typů obrazovek, které poskytují veškeré informace o stavu budicí soupravy a měřených veličinách generátoru. Obsahuje povelová tlačítka pro místní ovládání buzení. Obdobný ovládací panel nabízíme i pro velín bloku.

Systém regulace buzení turbogenerátoru je možné rozšířit i o synchronizátor generátoru, realizovaný pomocí modulu DSD Z110, který je taktéž v provedení jednodeskového modulu a obsahuje analogové měřící vstupy, programovatelná pole, dva jednočipové mikropočítače architektury ARM, komunikační adaptéry USB, RS485/422 a Ethernet.

Regulátor buzení AVR Safety splňuje bezpečnostní funkce v kategorii C dle ČSN EN 61226 a je realizován na platformě SandRA. Je komunikačně propojen s blokovým řídicím a informačním počítačovým systémem (UCIS).

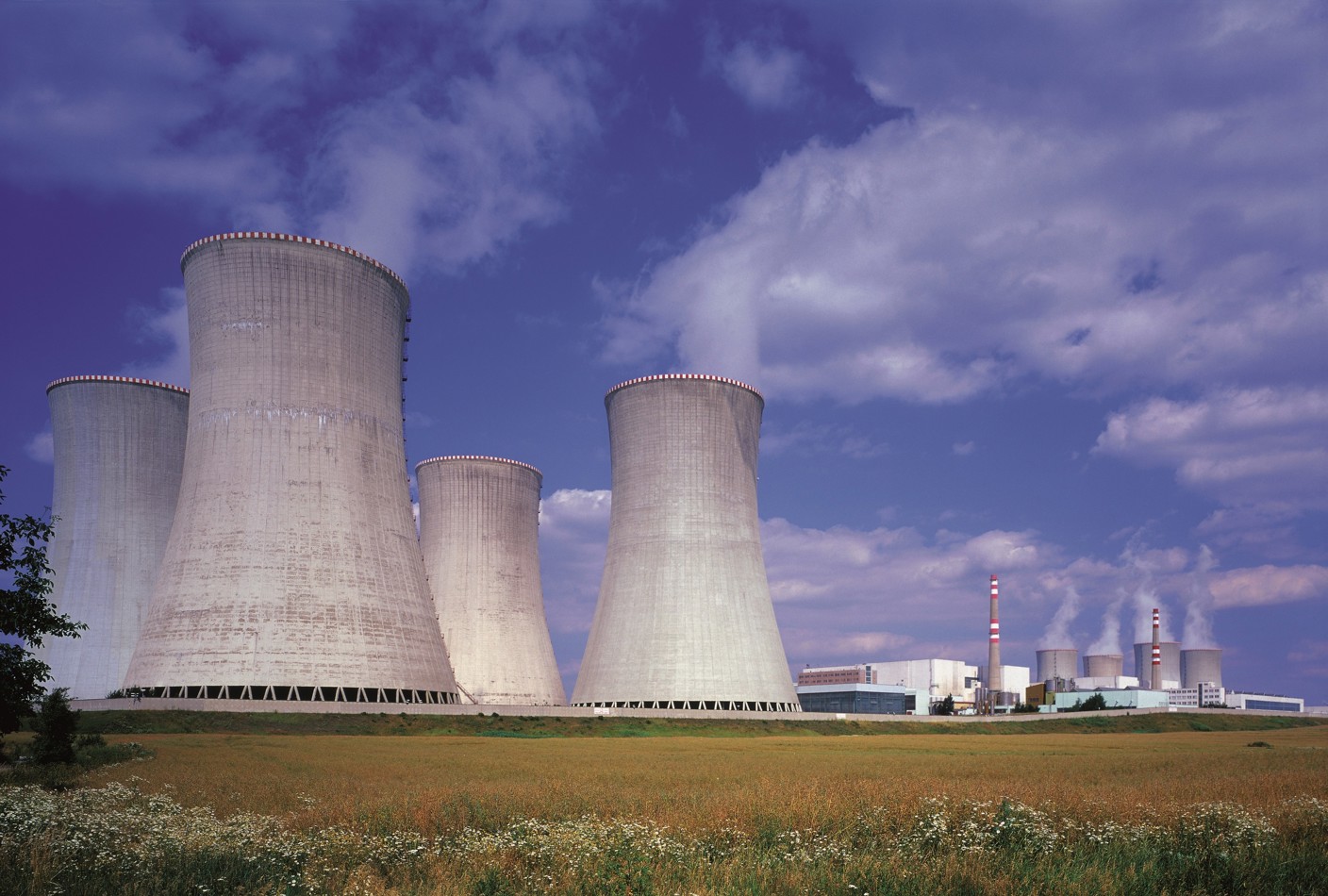

02 Dukovany

Buzení dieselgenerátoru

Buzení dieselgenerátoru je realizováno systémem AVR Safety.

Dieselgenerátor je určen pro nouzové napájení primárního okruhu jaderné elektrárny a buzení svým výstupem (velikostí budicího proudu) zajišťuje přesnou regulaci statorového napětí generátoru a dalších veličin, které souvisí s regulací generátoru.

Systém vykonává bezpečnostní funkce v kategorii A dle ČSN EN 61226. Je realizován na platformě SandRA Z110. Regulátor je komunikačně propojen s blokovým řídicím a informačním počítačovým systémem (UCIS).

Systém pro regulaci buzení dieselgenerátoru, dodávaný firmou ZAT a.s. je možné navrhnout a realizovat podle požadavku zákazníka, a to jak v rozsahu výměny celého systému za nový, tak i v rámci rekonstrukce řídicí části buzení.

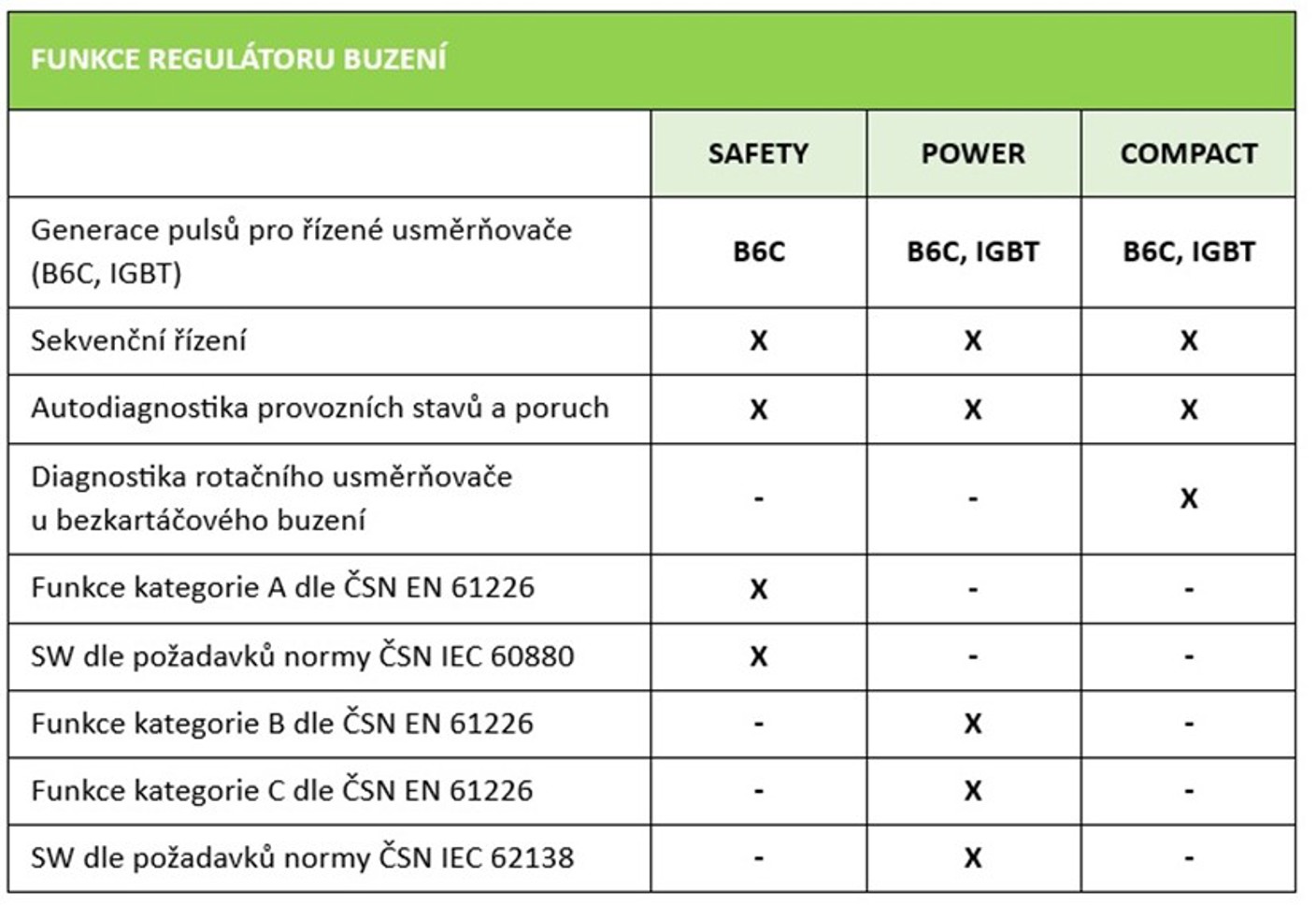

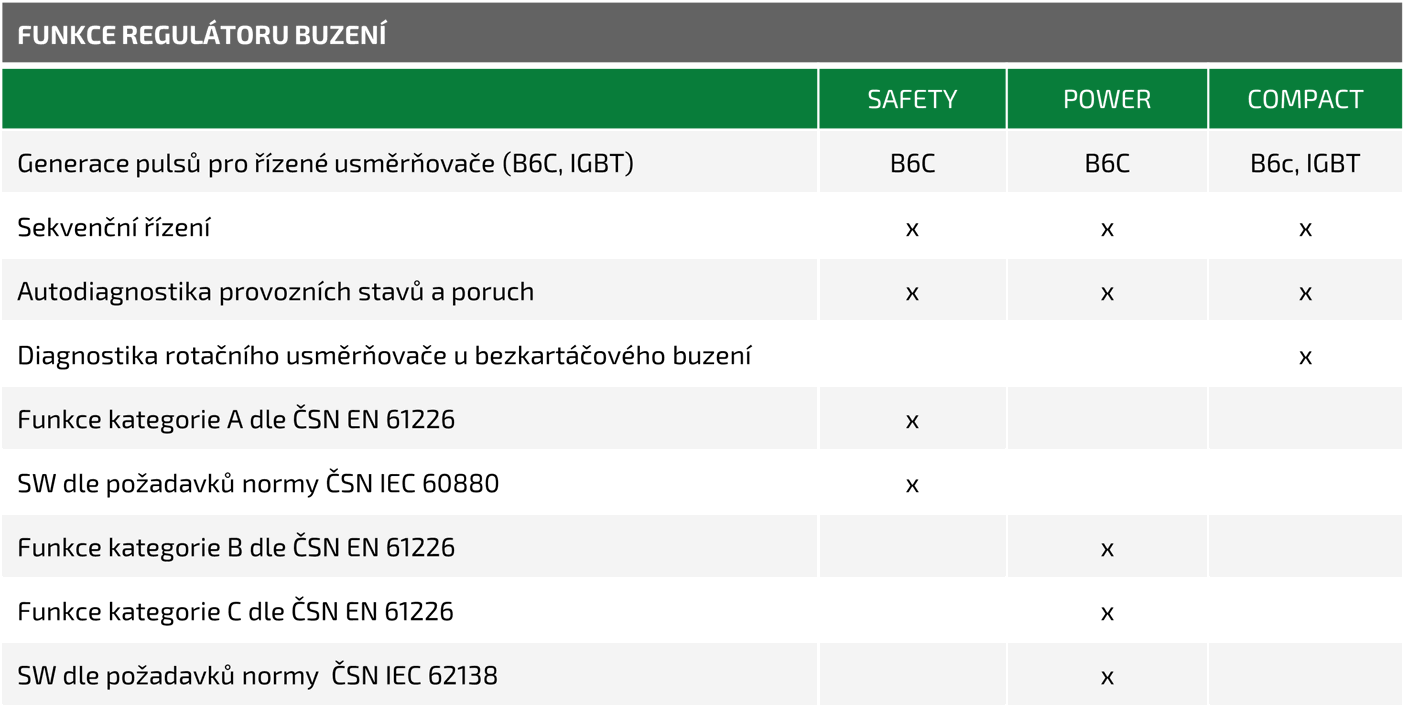

Mezi funkce regulátoru napětí patří:

  • regulace napětí a jalového výkonu
  • srovnávač napětí před přifázováním generátoru k síti
  • nastavení nulového jalového výkonu před vypnutím generátoru od sítě
  • regulace budicího proudu při zkouškách a výpadku měření statorového napětí
  • invertorový chod tyristorového usměrňovače pro provozní odbuzení generátoru
  • omezovače statorového a rotorového proudu
  • omezovač napětí a omezovač U/f
  • hlídač meze podbuzení
  • systémový stabilizátor
  • fázovač generátoru
  • PLC automat, diagnostika poruch a automatické přechody mezi kanály
Funkce RB

Funkce synchronizačního zařízení:

Technology

Automatické sepnutí výkonového vypínače generátoru

Technology

Monitorování a kontrola sepnutí

Reference
